Sprint-Layout для Windows

Sprint-Layout — програма для Windows, у якій малюють друковані плати для власних електронних пристроїв. Її розробляє німецька компанія ABACOM, а популярність вона здобула серед радіоаматорів: плату тут можна розвести за вечір, роздрукувати шаблон і виготовити її вдома або відправити файли на фабрику.

Призначення

Sprint-Layout — не повноцінна система автоматизованого проєктування, а зручний редактор плати. У ній немає модуля для принципових схем, симуляції чи складних правил для швидкісних ліній. Натомість усе, що потрібно для розведення невеликого пристрою, під рукою: контактні площадки, доріжки, полігони заливки, отвори, написи на шарі маркування. Робота нагадує малювання у векторному редакторі — ви ставите компоненти з бібліотеки, з’єднуєте виводи доріжками, а програма підсвічує, що з чим пов’язано. Саме через цю простоту її обирають ті, кому складні пакети здаються надмірними для пари плат на рік.

Характеристики

Інтерфейс і робота з бібліотекою

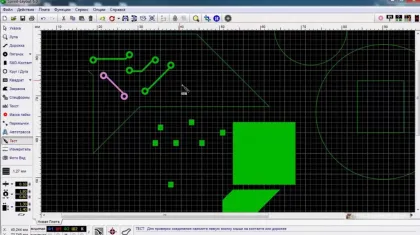

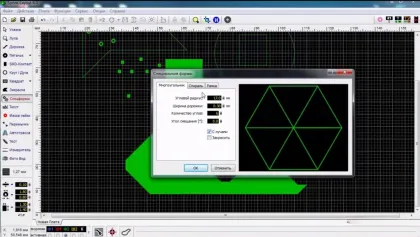

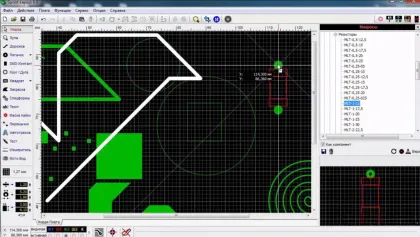

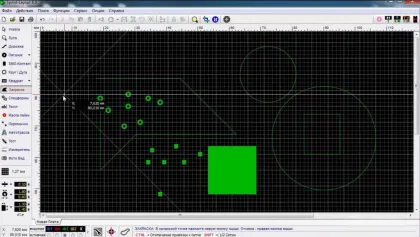

Вікно програми просте: зліва панель інструментів для доріжок, площадок, полігонів і тексту, праворуч — бібліотека макросів, тобто готових посадкових місць для мікросхем, роз’ємів, резисторів і конденсаторів. Якщо потрібного корпусу немає, його збирають із площадок і зберігають як власний макрос, щоб використовувати в наступних проєктах. Шари перемикаються однією кнопкою внизу вікна, а кожен має свій колір, тож верхню та нижню сторони плати легко розрізнити. Сітку прив’язки можна змінювати на льоту — це зручно, коли поруч стоять компоненти з різним кроком виводів.

Як встановити

1. Щоб скачати інсталятор, натисніть кнопку завантаження на сторінці.
2. Запустіть файл і виберіть папку для встановлення.
3. Відкрийте програму й перегляньте бібліотеку компонентів — розгорніть розділи, які знадобляться.
4. Створіть нову плату, задайте її розміри та кількість шарів у властивостях проєкту.

Як розвести плату

Почніть із контуру плати, потім перетягніть компоненти з бібліотеки й розставте їх так, щоб з’єднання були короткими. Доріжки прокладайте вручну, перемикаючись між шарами, а для живлення та землі використовуйте ширші лінії й полігони. Режим перевірки з’єднань підсвічує всі елементи одного кола — так легко помітити розрив. Фотоперегляд покаже, як виглядатиме готова плата з маркуванням.

Виготовлення плати

Для домашнього виробництва надрукуйте дзеркальний шаблон на лазерному принтері й перенесіть його на текстоліт праскою — спосіб, знайомий кожному радіоаматору. Якщо плата складніша або потрібна гарна якість, експортуйте Gerber-файли й файли свердління та замовте виготовлення на фабриці.

Типові помилки новачків

• Забувають віддзеркалити нижній шар під час друку — малюнок на текстоліті виходить перевернутим.
• Ставлять надто тонкі доріжки для живлення, і вони перегріваються під навантаженням.
• Не залишають зазору між міддю та краєм плати, через що доріжки підрізаються під час обробки.
• Пропускають перевірку з’єднань і виявляють розрив уже після травлення.

Ліцензія та ціна

Sprint-Layout — платна програма. Можливості можна оцінити в демоверсії, проте вона обмежена, тож для реальних проєктів знадобиться ліцензія. Актуальні умови покупки дивіться на сайті ABACOM.

Системні вимоги

Достатньо сучасної версії Windows; програма легка й запускається навіть на старому ноутбуці. Для друку шаблону бажано мати лазерний принтер.

Безпека

Встановлюйте програму з офіційного джерела й не користуйтеся сумнівними «активованими» збірками — у них часто підкладають шкідливий код. Після встановлення перевірте, що в автозапуску не з’явилося нічого стороннього.

Кому підійде

Радіоаматорам, студентам технічних спеціальностей, майстрам, які роблять саморобні пристрої на мікроконтролерах. Для великих комерційних проєктів із багатьма шарами краще дивитися на професійні пакети проєктування.
