SPlan для Windows

SPlan — компактная программа для Windows, в которой чертят электрические и электронные схемы: от простой гирлянды до блока питания или усилителя. Её главное достоинство в том, что схема появляется на экране быстрее, чем вы успеете достать карандаш и линейку.

Что это за программа

SPlan создала немецкая компания ABACOM, известная радиолюбителям ещё и редактором печатных плат Sprint-Layout. Идея простая: вместо универсальной САПР, где на настройку проекта уходит полдня, вы получаете лист, набор библиотек с условными обозначениями и несколько инструментов для соединения элементов. Резисторы, конденсаторы, транзисторы, микросхемы, разъёмы, выключатели, лампы — всё разложено по тематическим разделам. Элемент перетаскивают на лист, поворачивают, подписывают, а затем соединяют проводниками. Программа сама ставит точки соединений и следит, чтобы линии не съезжали с сетки. Для оформления есть рамки, штампы, текстовые блоки и простые фигуры, так что результат выглядит аккуратно даже на бумаге.

Кому подойдёт SPlan

• Радиолюбителям, которые собирают устройства дома и хотят хранить схемы в опрятном виде, а не на салфетках.
• Студентам технических специальностей — для курсовых, лабораторных и отчётов, где нужна читаемая схема.
• Электрикам и мастерам, которые рисуют схемы щитков, освещения или автоматики для клиентов.
• Руководителям кружков и школьных кабинетов, которым нужно быстро подготовить раздаточный материал.
• Авторам инструкций и блогерам, которые пишут об электронике и вставляют схемы в статьи.

Кому она не подойдёт

Если вам нужна проверка схемы симулятором, расчёт режимов или автоматическая разводка платы по той же схеме, SPlan окажется маловата. Это редактор чертежей, а не инженерный комплекс. Для серьёзных проектов на множество листов и командной работы лучше смотреть в сторону полноценных систем проектирования.

Как выглядит работа

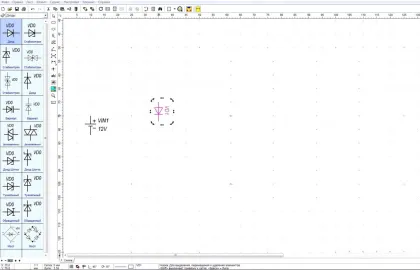

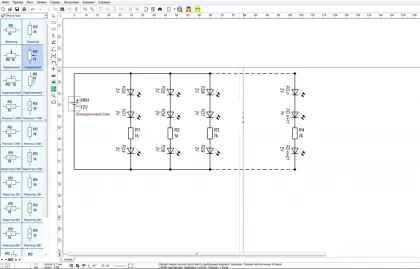

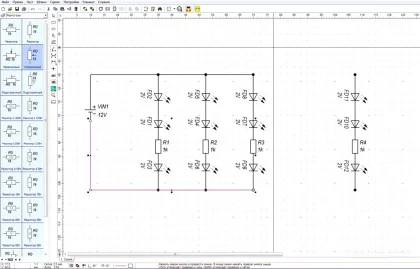

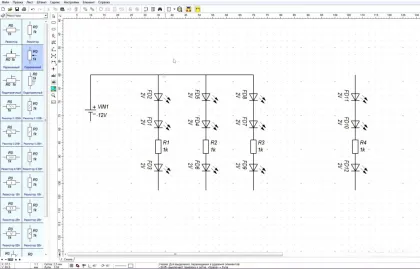

Открываете новый лист, выбираете формат и масштаб, затем слева ищете нужную библиотеку. У элементов есть заготовленные подписи, которые легко поменять: позиционное обозначение, номинал, тип. Проводники тянутся мышью, а пересечения без соединения программа не путает с узлами. Если какого-то символа не хватает, его рисуют во встроенном редакторе и сохраняют в собственную библиотеку. Эта возможность особенно ценна для тех, кто работает с редкими деталями или специфическими разъёмами. Готовую схему можно распечатать на одном или нескольких листах, скопировать в буфер обмена или экспортировать как изображение.

Советы для быстрой работы

Несколько привычек заметно ускоряют черчение. Держите сетку включённой и не мельчите её без нужды: проводники тогда ложатся ровно, а схема читается легче. Группируйте узлы устройства логично — питание сверху, вход слева, выход справа, как принято в технической литературе. Нумеруйте элементы сразу, а не в конце, иначе придётся переписывать подписи. Для повторяющихся блоков, например стабилизатора или драйвера светодиодов, соберите макрос в собственной библиотеке: в следующий раз вставите его одним движением. И не забывайте сохранять промежуточные копии файла, особенно перед крупными изменениями.

Что делать со старыми схемами

Файлы прежних версий SPlan без проблем открываются в новых, так что архив проектов перечерчивать не придётся. Отсканированные бумажные схемы можно подложить фоном и обвести поверх — это удобно для восстановления документации к старым устройствам.

Системные требования

SPlan рассчитана на Windows и нетребовательна к железу: ей хватит любого офисного компьютера или старого ноутбука. Отдельные библиотеки или среды выполнения устанавливать не нужно.

Установка

1. Нажмите кнопку загрузки на этой странице и дождитесь установщика.
2. Запустите файл, примите лицензию и выберите папку для программы.
3. После установки откройте SPlan и в настройках выберите язык интерфейса.
4. Создайте пробный лист и убедитесь, что библиотеки элементов открываются.

Безопасность и источник

Актуальную версию разработчик публикует на своём сайте ABACOM. После установки стоит проверить файл антивирусом и обратить внимание на цифровую подпись. Не берите сборки с «вшитыми» ключами: они часто содержат лишнее ПО и не обновляются.

Цена

SPlan — платная программа с недорогой лицензией. Демонстрационная версия позволяет оценить работу, но ограничивает сохранение и печать. Точные условия лицензии смотрите на сайте разработчика.

Альтернативы

Для художественной графики и иллюстраций к схемам подойдёт Corel Painter. Если же после схемы вы планируете корпус или механические детали устройства, обратите внимание на Autodesk Fusion — трёхмерное проектирование с элементами электроники. Скачать SPlan стоит тем, кому нужен быстрый и понятный редактор схем без лишнего.

Итог

SPlan не пытается быть всем сразу. Это хорошо сделанный инструмент для одной задачи — аккуратно начертить схему и поделиться ею. Для хобби, учёбы и мелких заказов такого набора вполне достаточно, а невысокая цена и скромные требования делают программу удобным выбором для домашней мастерской.
