QCAD для Windows

QCAD — программа для двумерного черчения на Windows, в которой создают планы квартир, схемы, чертежи деталей и технические иллюстрации. Её разрабатывает швейцарская компания RibbonSoft; базовая редакция Community бесплатна и имеет открытый код, а расширенная Professional продаётся отдельно.

Что это за программа

QCAD относится к САПР, но, в отличие от тяжёлых профессиональных пакетов, сосредоточена только на плоском черчении. Трёхмерных моделей и рендеринга здесь нет — зато есть всё, что нужно для аккуратного чертежа: слои, блоки, размеры, штриховка, привязки к точкам и печать в масштабе. Для многих задач этого вполне достаточно: начертить план ремонта, схему электрощитка, раскрой мебели или деталь для токаря. Основной формат — DXF, его понимают почти все CAD-программы, так что чертёж легко передать коллеге или на производство. Программа работает не только на Windows, но и на macOS и Linux, что удобно в смешанных командах.

Характеристики

Точный набор функций каждой редакции описан на сайте RibbonSoft.

Как устроена работа

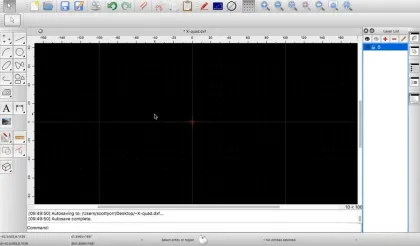

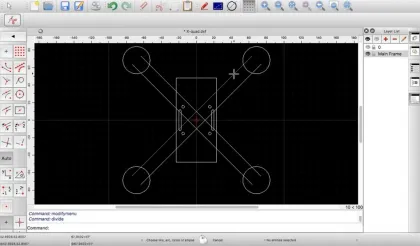

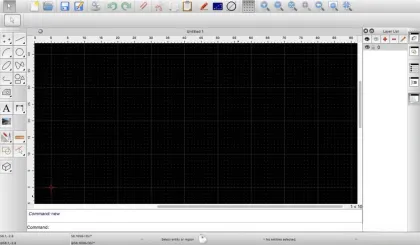

Интерфейс состоит из полотна, панели инструментов слева, списка слоёв и библиотеки блоков справа. Команды вызываются кнопками, через меню или вводятся в командной строке, как в классических САПР. Привязки к концам линий, центрам и пересечениям помогают чертить точно без ручного ввода координат, а слои позволяют разнести стены, мебель и размеры, чтобы включать их по отдельности.

Первые шаги

Начните с настройки чертежа: выберите единицы измерения, масштаб и формат листа. Затем создайте несколько слоёв — например, для стен, окон, мебели и размеров — и задайте им разные цвета и толщину линий. Чертить удобнее с включёнными привязками: курсор сам «цепляется» за концы линий и пересечения, и план получается точным без ручных расчётов. Повторяющиеся элементы вроде дверей или розеток оформите как блоки: изменив блок один раз, вы обновите все его копии. В конце добавьте размеры и подписи, а перед печатью проверьте масштаб в окне предварительного просмотра.

Кому подойдёт

• студентам и школьникам, которые учатся черчению;
• мастерам и домашним ремонтникам для планов и раскроя;
• инженерам, которым нужен лёгкий редактор DXF;
• небольшим мастерским без бюджета на дорогие САПР.

Установка

После нажатия кнопки загрузки вы получите установщик, установка стандартная. Скачать программу можно и с официального сайта RibbonSoft — там же лежит пробная Professional. При первом запуске выберите единицы измерения и язык интерфейса.

Системные требования

QCAD неприхотлив: подойдёт современная версия Windows и даже старый ноутбук. Для комфортной работы с крупными чертежами желательны мышь с колесом и большой монитор.

Типичные проблемы

Если чертёж из другой программы открывается со странными шрифтами, назначьте шрифт замены в настройках — QCAD использует собственные шрифты для текста в чертежах. Файл DWG в бесплатной редакции не откроется: попросите коллегу сохранить его в DXF или воспользуйтесь пробной Professional. Когда печать выходит не в масштабе, проверьте единицы измерения чертежа и настройки листа. Медленная работа с большим планом обычно лечится отключением лишних слоёв и штриховок.

Безопасность

Устанавливайте программу из официальных источников. Бесплатной Community хватает для большинства задач, поэтому искать «разблокированные» Professional на форумах нет смысла — такие сборки рискованны.

Цена

Community Edition бесплатна без ограничения срока. Professional продаётся по разовой лицензии, условия — на сайте разработчика.

Плюсы и минусы

QCAD привлекает бесплатностью, лёгкостью и поддержкой DXF. Минусы — только 2D, DWG лишь в платной редакции и непривычный для пользователей AutoCAD интерфейс.

Альтернативы

Профессиональный стандарт — Autodesk AutoCAD, платный и гораздо более функциональный. Для трёхмерного параметрического моделирования подойдёт бесплатный FreeCAD, а Autodesk 3ds Max — инструмент другого класса, для 3D-графики и анимации.
